Fragen und Antworten zu PlugShine
Dürfen Außenleuchten aus dem Plug & Shine Sortiment in der Nähe eines Pools verwendet werden?
Alle Leuchten aus dem Plug & Shine Sortiment sind Poolwasserresistent und dürfen um eine Poolanlage herum zum Einsatz kommen.
Gibt es die Stecker und Buchsen des Plug & Shine System einzeln?
Die Stecker und Buchsen des Plug & Shine Systems sind immer fest mit dem Kabel verbunden und können nicht einzeln erworben werden. Beim Einzelvertrieb wäre die Schutzklasse IP68 nicht zu erreichen.
Gibt es einen Bewegungsmelder für das Plug & Shine System?
Es gibt einen Dämmerungs- und Bewegungssensor mit der Art.-Nr. 18012, wozu der ZigBee-Controller Art.-Nr. 93999 benötigt wird. Der Sensor ist nicht mit der Gent Fernbedienung oder Gateway steuerbar. Außerdem kann nur ein Bewegungsmelder mit dem Controller 93999 gekoppelt werden.
Haben die Plug & Shine Controller einen Memory Funktion?
Der Funk-Controller sowie die ZigBee-Controller haben eine Memory-Funktion.
Hat der Plug & Shine Controller 18011 eine Memory-Funktion?
Ja, das Steuerungssystem 18011 startet nach dem Ausschalten immer mit der zuletzt eingestellten Helligkeit.
Kann das Plug & Shine System an einem 230 V Kabel angeschlossen werden?
Unsere vorkonfektionierten Kabel haben eine spezielle Steckverbindung, die das System wasserdicht macht. Eine Kombination mit anderen Kabeln ist nicht zu empfehlen.
Können die vorhandenen Bodenstrahler an das Plug & Shine System angeschloßen werden?
Da wir einen spezifischen Anschluss auf der Niedervoltseite nutzen, ist eine Kombination mit anderen Artikeln nicht möglich.
Lässt sich Plug & Shine auch nachträglich installieren?
Ja. Das Plug & Shine Beleuchtungssystem lässt sich sowohl beim Anlegen von Gartenbereichen oder der Installation einer Gartenbewässerung unterirdisch verlegen als auch nachträglich in bestehenden Beeten, entlang von Hecken oder z.B. auf Rasenflächen oberirdisch installieren.
Sind die Plug & Shine LED Strips kürzbar?
Die Plug & Shine LED Strips lassen sich nicht kürzen.
Sind elektrotechnische Fachkenntnisse notwendig, um Plug & Shine zu installieren?
Nein. Dank einfacher Stecktechnik lassen sich Kabel, Leuchten und Trafo ohne elektrotechnische Fachkenntnisse einfach und sicher verbinden.
Sind mehrere Fernbedienungen in einem Plug & Shine System nutzbar?
Auf der Funkfernbedienung aus 18011 können Controller auf bis zu vier verschiedene Kanäle programmiert werden. Die Programmierung ist nicht übertragbar, aber die allgemeinen Tasten gelten immer für alle erreichbaren Funk-Controller 18011/18010 gleichzeitig.
So können auch mehrere Fernbedienungen zum Schalten aller Leuchten zum Einsatz kommen. Für eine differenzierte Schaltung empfehlen wir den Zigbee Controller 93999 und die dazugehörige Fernbedienung Gent2 50140 oder ein Zigbee Gateway wie unser smik (Art. 50135).
Sind sämtliche Plug & Shine Leuchten dimmbar?
Fast alle Leuchten der Serie Plug & Shine sind dimmbar. Die Dimmbarkeit kann der Artikelbeschreibung im Webshop entnommen werden (Dimmbar Ja/Nein).
Sind sämtliche Produkte aus dem Plug & Shine Sortiment miteinander kombinierbar?
Alle Produkte werden mit 24 Volt DC betrieben und können bis zur Auslastung des Trafos beliebig kombiniert werden.
Warum schaltet das Plug & Shine System selbständig bei Nutzung von Fernbedienung 18011?
Unsere Fernbedienung und Empfänger Plug & Shine (Art. 18011) mit Funktechnik nutzt die freie Frequenz 433MHz. Da diese auch bei anderen Herstellern verwendet wird, kann es zu Überschneidungen kommen bei nahegelegenen Funkquellen. Dies kann ein anderes Plug & Shine System, aber auch ein Garagentoröffner oder z.B. eine im Haus verwendete Fernbedienung sein. Durch etwaige Überschneidungen geht dann das Gartenlicht an ohne aktive Schaltung.
Was passiert, wenn eine Leuchte bei Plug & Shine in der Reihe ausfällt?
Da beim Plug & Shine System die Leuchten parallel verkabelt sind, wirkt sich der Ausfall einer Leuchte nicht auf das gesamte System aus. Sollte ein Kurzschluss die Fehlerquelle sein, kann dies im Einzelfall auch andere Komponenten in der Installation beeinflussen.
Welche Abstände haben die Anschlüsse der verschiedenen Plug & Shine Kabel?
Die genauen Maße der Kabel sind auf der Produktseite in einem Bild für das jeweilige Produkt ersichtlich.
Welchen Leitungsquerschnitt haben die Plug & Shine Kabel?
Beim Plug & Shine Kabel handelt es sich um den Leitungstyp H07RN-F mit 2x1.5mm² Leitungsquerschnitt.
Wie erfolgt der Stromanschluss bei Plug & Shine?
Der Stromanschluss erfolgt bei dem Plug & Shine Lichtsystem an nur einer Außensteckdose. Von dort lassen sich beliebig viele Kabel verlegen und miteinander verbinden.
Wie groß ist der Durchmesser der Plug & Shine Kabel?
Das Plug & Shine Kabel inklusive des Anschlusses am Anfang/Ende hat einen Durchmesser von 20mm, allerdings haben die Kabel unterschiedliche viele fest montierte Abgänge. Aufgrund der Abgänge ist ein optionales Leerrohr von mindestens 45mm Innendurchmesser erforderlich. Da die Kabel mit IP68 geschützt sind, empfehlen wir die Verlegung direkt im Boden.
Wie groß sind die Anschlüsse am Plug & Shine Kabel vorne und hinten?
Die Stecker und Buchsenverbindungen an den Enden der Kabel haben einen Durchmesser von 20mm und eine Länge von 48mm (Stecker) bzw. 60mm (Buchse).
Wie ist die Plug & Shine Fernbedienung 18011 mit Controller zu programmieren?
Generell darf beim Programmieren nur der Controller angeschlossen sein, der programmiert werden soll. Alle anderen Komponenten müssen vom Kabel getrennt sein. Einzeln ist dann wie folgt vorzugehen:
1. Stromversorgung des Trafos abziehen
2. Gruppentaste auf der Fernbedienung gedrückt halten (1, 2, 3 oder 4)
3. Stromversorgung wieder einschalten
4. Das angeschlossene Licht hinter dem Controller blinkt 3x auf
5. Nun die Gruppentaste wieder loslassen, der Vorgang ist abgeschlossen
Wie kann Plug & Shine mit mehr als 50m Kabellänge realisiert werden?
Um über 50m Installationslänge zu kommen, muss mehrfach mit verschiedenen Netzteilen eingespeist werden. Die Kabellänge zwischen Transformator und Leuchte darf für einen fehlerfreien Betrieb 50m nicht überschreiten.
Wie lang darf das Kabel des Plug & Shine Systems maximal sein?
Jede Leuchte darf nicht weiter als 50m zum Trafo entfernt installiert werden.
Wie lang ist das Kabel an den Plug & Shine Leuchten?
Das Anschlusskabel an den einzelnen Plug & Shine Leuchten hat grundsätzlich eine Länge von 30cm.
Wie tief müssen die Kabel des Gartensystems Plug & Shine im Boden verlegt werden?
Aufgrund der Kleinschutzspannung von 24V muss das Kabel nicht vergraben werden und kann auch im Gebüsch, unter Rindenmulch oder Kieselsteinen liegen. Das Kabel darf aufgrund des IP68-Schutzes auch im Boden zum Einsatz kommen.
Wie tief müssen Plug & Shine Kabel unter der Erde vergraben werden?
Da es sich um ein Niedervoltsystem handelt, gibt es keine Mindesttiefe, die bei der Installation berücksichtigt werden muss. Die Verlegung kann auch oberirdisch im Beet oder unter Pflanzen erfolgen.
Wie viele Meter Plug & Shine LED Strips lassen sich am Stück verlegen?
Es können jeweils maximal zwei 5 Meter Strips hintereinander verlegt werden.
Wie viele Plug & Shine Leuchten lassen sich maximal in einer Gruppe steuern?
Die Anzahl der steuerbaren Leuchten hängt von ihrer Leistung ab. Die Maximalleistung des installierten Trafos darf nicht überschritten werden.
Wichtig: Unsere ZigBee- und Funk-Controller können nicht mehr als 75W schalten!
Wie wird der Plug & Shine Sensor 18012 mit dem Zigbee Controller 93999 gekoppelt?
Der Plug & Shine Dämmerungs- und Bewegungssensor 18012 kann ausschließlich mit einem einzigen Plug & Shine Zigbee Controller 93999 gekoppelt werden. Eine zusätzliche Einbindung ins Gateway ist technisch nicht möglich.
Zur Kopplung ist der Sensor so nah wie möglich an den Controller zu halten mit folgenden Programmierschritten
1. Taste Reset am Sensor kurz drücken (die Taste blinkt 5x auf)
2. Das angeschlossene Licht hinter dem Controller blinkt 2x auf
3. Nach einem kurzen Augenblick blinkt 1x die Taste Reset
4. Nach dem nochmaligen Blinken des Lichts ist die Kopplung abgeschlossen

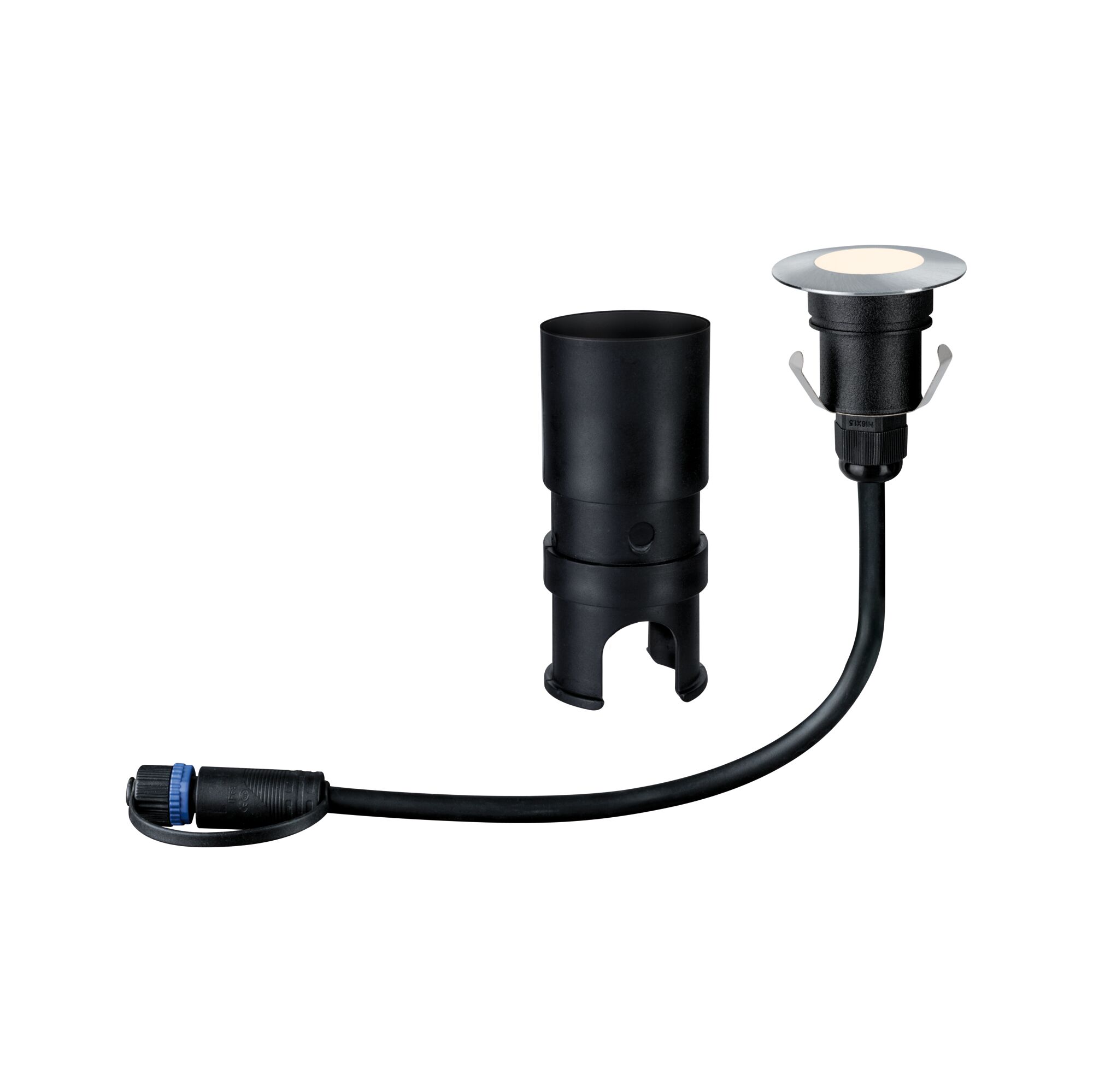

Wie wird der Plug & Shine Spot Floor Mini (Art. 93697/93949/93951) im Boden eingesetzt?
Der Spot kann ohne Kunststoffhülse in feste Materialien installiert werden (z.B. Terassedielen). Für den Einsatz im Erd- oder Kiesboden wird die Hülse zusätzlich verwendet.
